RIVESTIMENTO PROTETTIVO
LA FOGLIA CHE ABBRACCIA LE SUPERFICI
Un materiale innovativo, in grado di assolvere le più diverse funzioni nelle costruzioni civili ed industriali, è la sintesi dell’evoluzione del prodotto RIMAC™: con solo 2-3 mm circa di spessore ha un'eccellente resistenza chimico-fisica che può essere impiegata come protezione di superfici in calcestruzzo, asfalto e strutture metalliche.
CARATTERISTICHE:
- alta adesione al cemento, bitume e acciaio
- eccellente resistenza alla trazione diretta ed indiretta
- ottima resistenza allo shock termico
- eccellente resistenza all’attrito radente
- ottima resistenza alla flessione e alla trazione
- ottima impermeabilità e resistenza alla contropressione idrostatica
- buona elasticità
- idonea al contatto con acque potabili
- eccellente resistenza ai raggi ultravioletti
- proprietà anti-inquinante polveri sottili (PM 10, PM 2,5)
CAMPI D'IMPIEGO:
- impermeabilizzazione di serbatoi, condotte, dighe, canali
- impianti di potabilizzazione e depurazione delle acque
- protezione di strutture esposte all’ambiente marino ed industriale
- protezione, ristrutturazione e rinforzo di strutture in cls
- protezione antiusura ed anti-inquinamento (azione fotocatalitica) delle strutture autostradali
- protezione manti stradali dai prodotti chimici antigelo
- protezione anti FOD per superfici in cls di aree di servizio aeroportuali
- protezione anti FOD per superfici in bitume di piste di volo
SCHEDA TECNICA
DESCRIZIONE:
I test sotto elencati sono stati effettuati su provini costruiti con colata RIMAC™ di matrice a base di leganti idraulici con un rivestimento di spessore medio a secco di circa 2 mm. circa applicati su provini e superfici in conglomerato cementizio e bituminoso.
PROPRIETÀ SPECIFICHE DEI RIVESTIMENTI DI SUPERFICI IN C.L.S:
|
RESISTENZA alla |
UNI - EN |
gg |
Unità di misura |
|
|
pressione idrostatica diretta |
|
- |
120 |
bar |
|
contropressione idrostatica |
|
|
32 - 72 |
bar |
|
flessione |
196 |
1-2 |
7 – 8 |
MPa |
|
flessione |
196 |
28 |
12 – 13 |
MPa |
|
compressione |
196 |
2 |
25 - 30 |
MPa |
|
compressione |
196 |
28 |
40 - 45 |
MPa |
|
usura per attrito redente |
R.D.34 art.5 |
|
7.5 – 9.0 |
mm/1000m |
|
attacco solfatico |
7102/72 |
28 |
80 - 150 |
μm/m |
|
attacco solfatico |
7102/72 |
160 |
150 - 200 |
μm/m |
|
|
|
|
|
|
|
RITIRO IDRAULICO |
UNI - EN |
gg |
Unità di misura |
|
|
dopo maturazione in H2O |
6687 |
73 |
900 |
μm/m |
|
dopo maturazione in H2O |
6687 |
96 |
1500 - 2000 |
μm/m |
|
medio nell’aria |
6687 |
28 |
1500 - 2000 |
μm/m |
|
medio nell’aria |
6687 |
96 |
2000 - 2500 |
μm/m |
|
|
|
|
|
|
|
ADERENZA |
UNI - EN |
|
Unità di misura |
|
|
Al supporto (pull off) |
1542 |
|
2.0 – 2.5 |
MPa |
|
|
|
|
|
|
|
COEFFICIENTE |
UNI - EN |
|
Unità di misura |
|
|
di diffusione cloruri |
NT Built 492 |
|
8.0 – 9.0 |
m2/s |
|
|
|
|
|
|

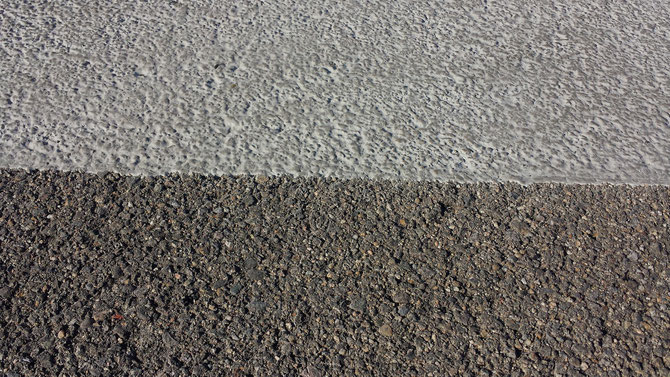

RIMAC's thin layer protects the material and the environment
